Los conectores SMA ( SubMiniatura versión A ) son conectores RF coaxiales de semiprecisión desarrollados en la década de 1960 como una interfaz de conector mínima para cable coaxial con un mecanismo de acoplamiento de tipo tornillo. El conector tiene una impedancia de 50ohm .

SMA se diseñó originalmente para su uso desde CC (0 Hz) a 12 GHz , sin embargo, esto se ha extendido con el tiempo y hay variantes disponibles a 18 GHz y 26,5 GHz. También hay conectores compatibles mecánicamente, como el conector K, que funcionan hasta 40 GHz. El conector SMA se utiliza con mayor frecuencia en sistemas de microondas, antenas de teléfonos móviles y radios portátiles y, más recientemente, con sistemas de antenas WiFi y llaves de radio USB definidas por software . También se usa comúnmente en radioastronomía , particularmente en frecuencias más altas (5 GHz +).

El género de los conectores RP-SMA es contraintuitivo de dos maneras:

• El género se refiere a las clavijas macho/hembra en el interior – no a los hilos.

• Los conectores con “RP” resultan más complicados por la “polarización inversa” (RP):

• Los pins son hembra cuando parecen ser macho, y viceversa.

• Si la documentación se refiere al conector como “invertido “: Este es el mismo RP- (por ejemplo, “SMA invertido” = RP-SMA)

• El RP-SMA-hembra tiene un pin

• El RP-SMA-macho tiene un enchufe

• El SMA-hembra tiene un enchufe

• El SMA-macho tiene un pin

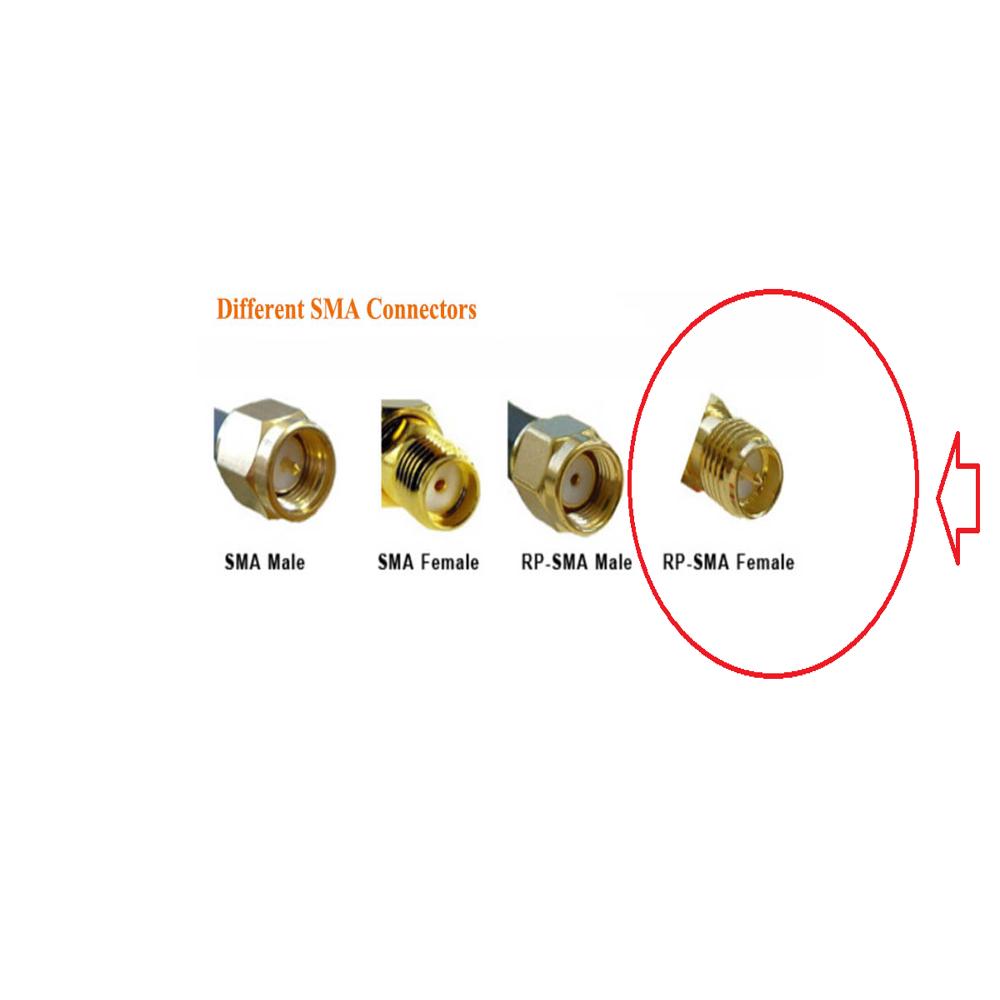

Conectores de SMA estándar vs. Conectores de Polaridad inversa SMA (RP-SMA):

• SMA estándar: el conector macho tiene un pasador central y un cilindro de tuerca en forma hexagonal con un roscado interno. El conector hembra tiene un receptáculo central y una carcasa externa con hilos externos.

• Polaridad inversa SMA (RP-SMA): El pin central macho se reemplaza con un receptáculo, de manera similar, el receptáculo hembra se reemplaza por un pin central. Los conectores estándar SMA y RP-SMA no son compatibles.

• Esta inversión se realiza en algunos equipos donde existe el peligro de que el usuario pueda dañar los conectores debido a la posición del acoplamiento o a un acoplamiento repetido.

Detalles acerca de polaridad inversa (RP) / Conectores y adaptadores de género inverso

• La polaridad inversa y conectores invertidos satisface el Reglamento 15 de la FCC al cambiar dieléctricos, pines y contactos entre los géneros.

• Por ejemplo, un macho de género invertido consta de un cuerpo macho, aunque, el dieléctrico y el contacto son hembra.

• Básicamente, una hembra RP se verá como un macho normal, y un macho RP se verá como una hembra normal. Los conectores de polaridad inversa y los adaptadores no se ajustan al estándar de conectores coaxiales. Tratar de hacerlo puede dañar el conector.

LA COMPRA INCLUYE:

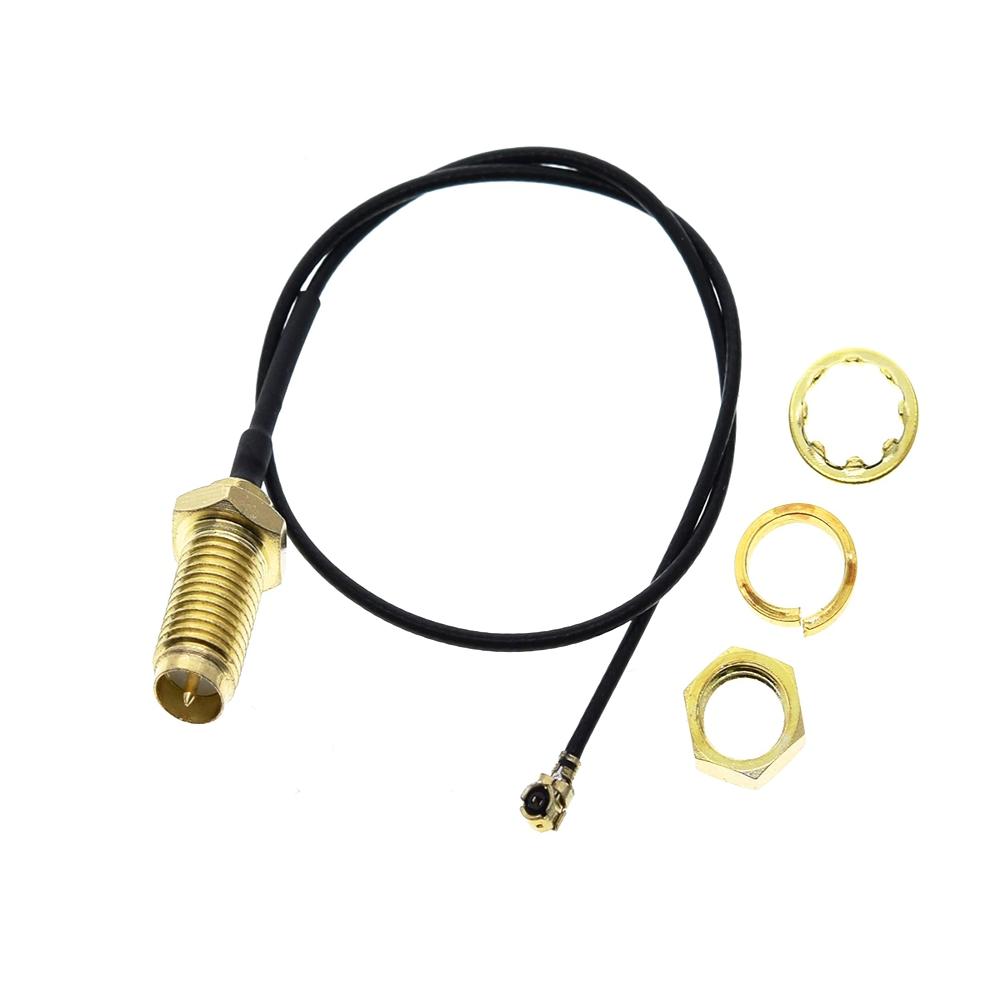

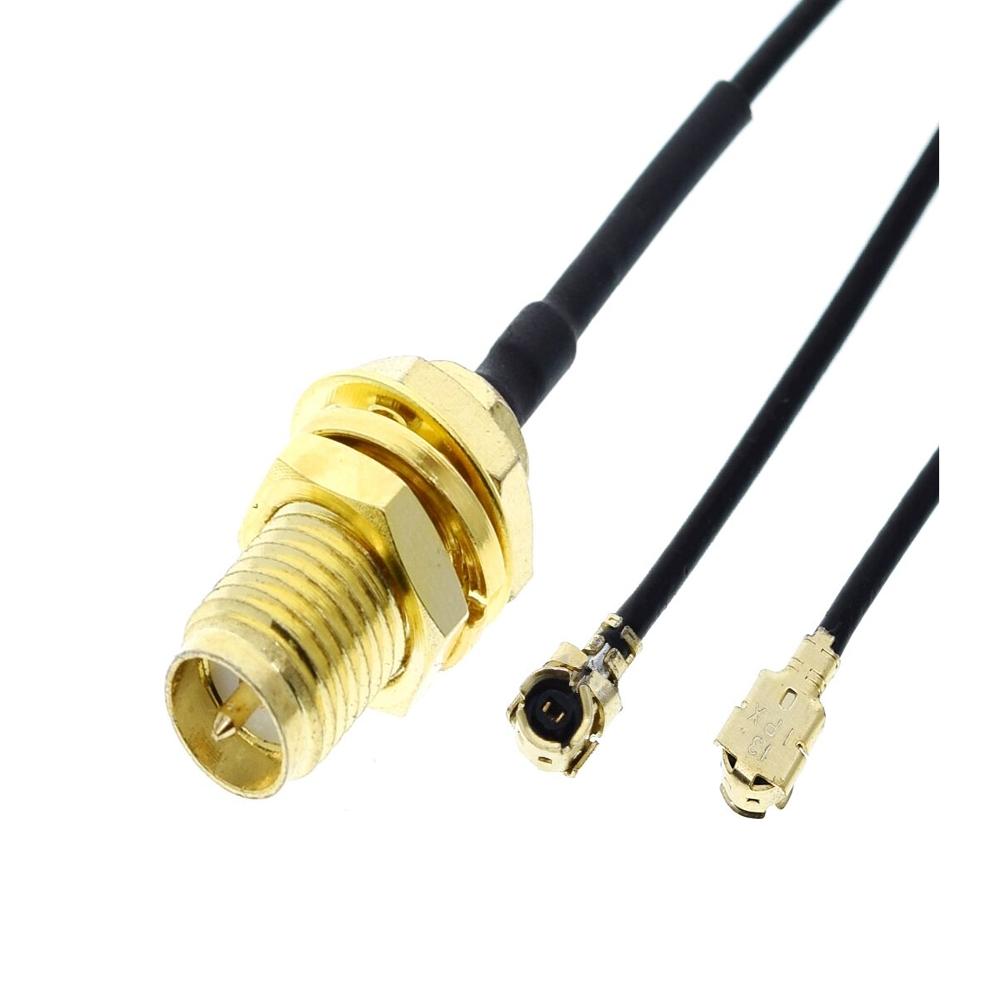

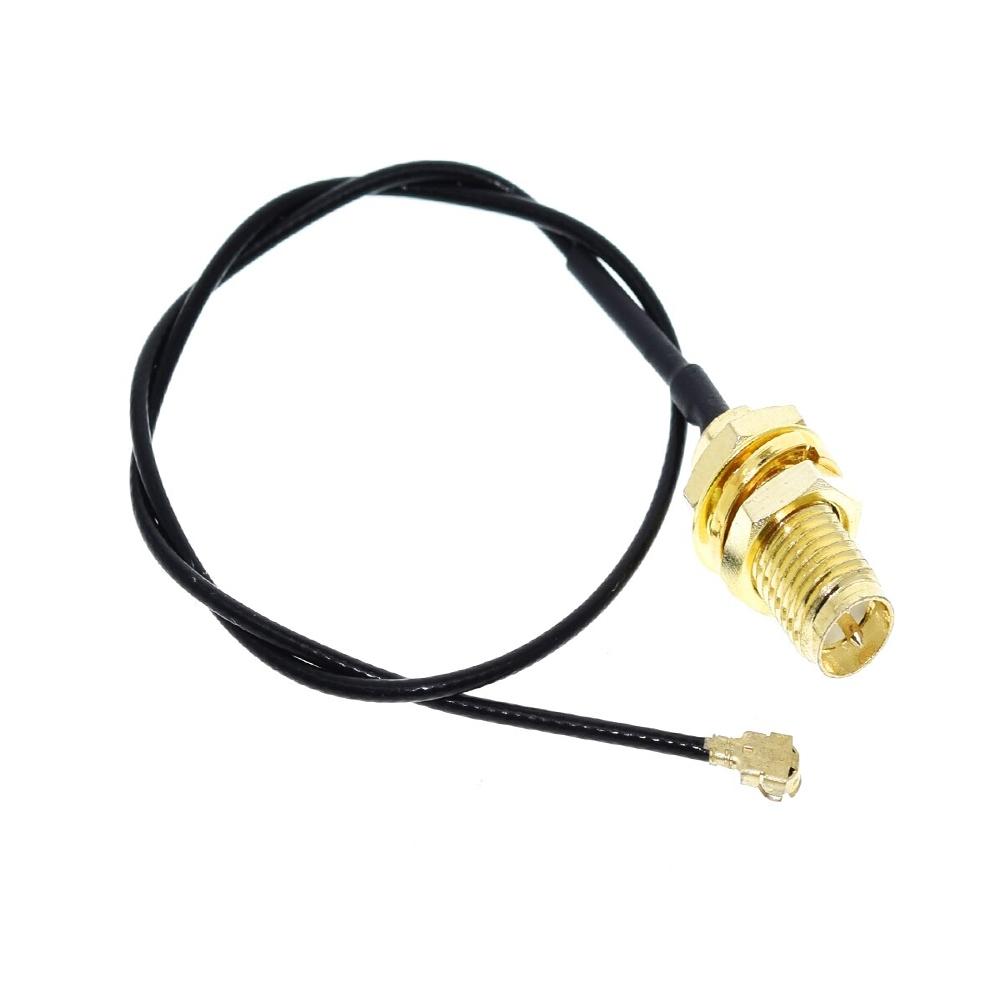

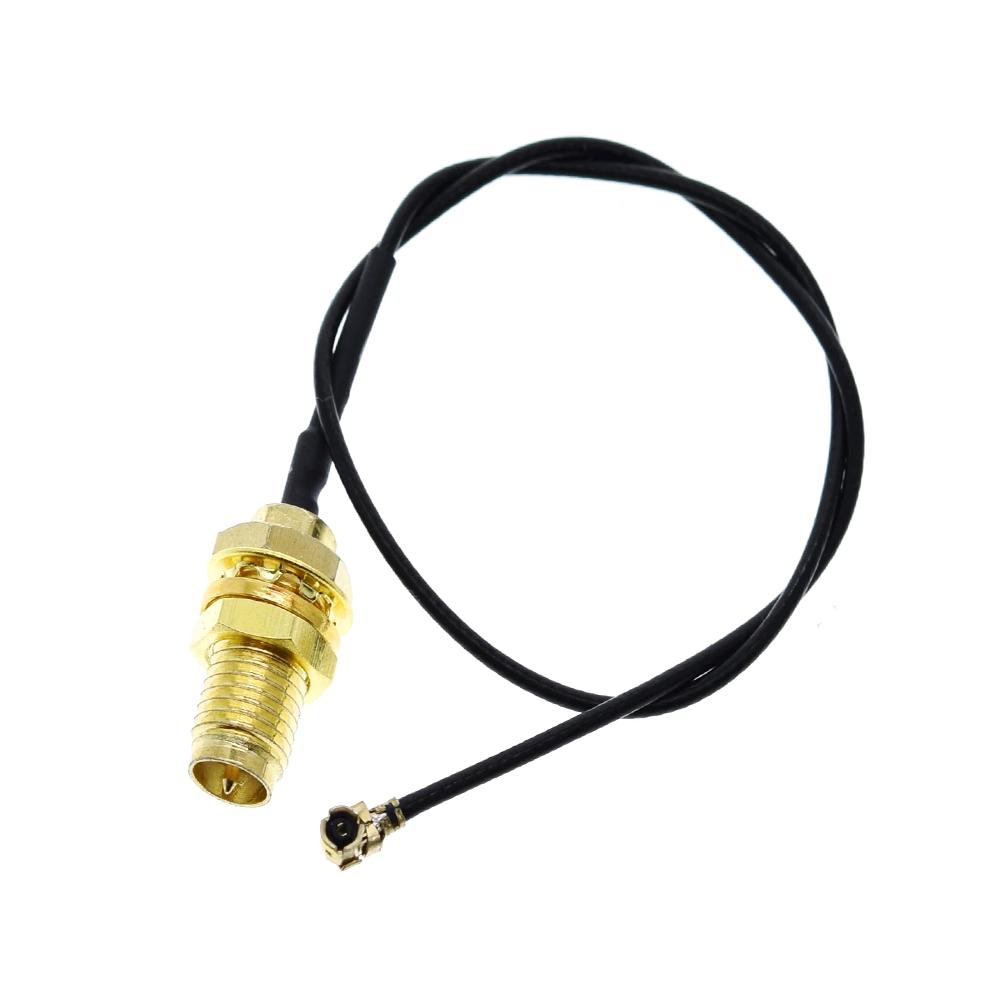

1 X CABLE CONECTOR ANTENA RP SMA HEMBRA a IPX 10cm
